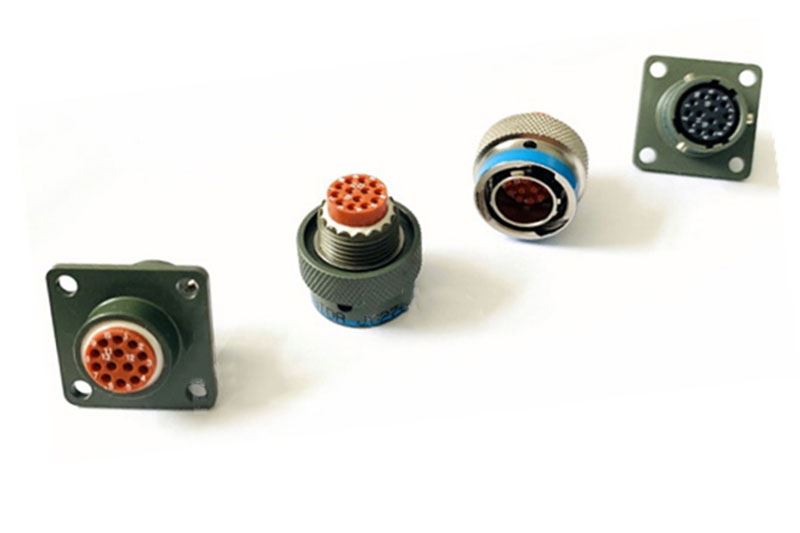

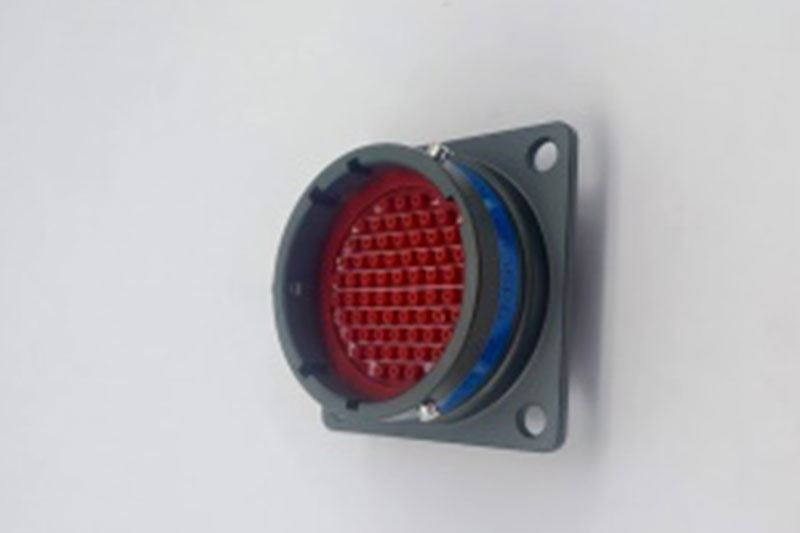

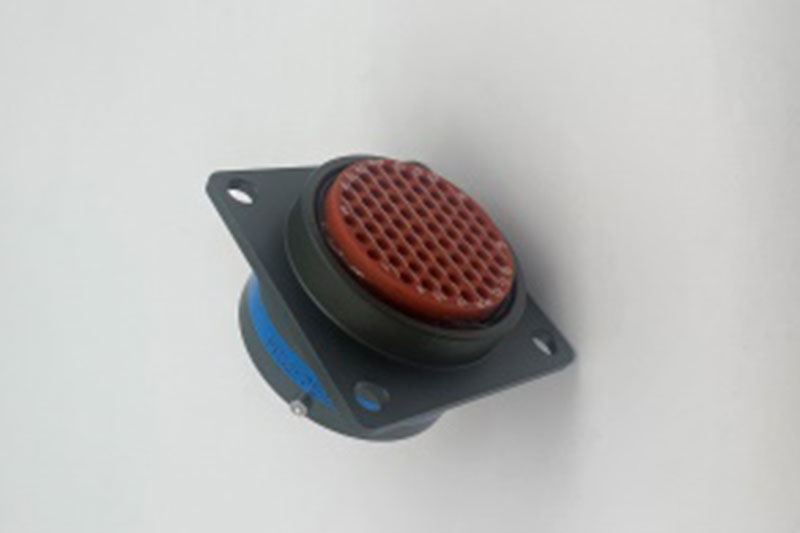

Общие сведения
- Соответствует отраслевому стандарту серии MIL-DTL-38999 II;
- Быстрое и надежное байонетное соединение;
- Самый маленький размер, самый легкий вес и самая короткая длина корпуса среди моделей серии D38999;
- Возможности экранирования электромагнитных/радиочастотных помех;

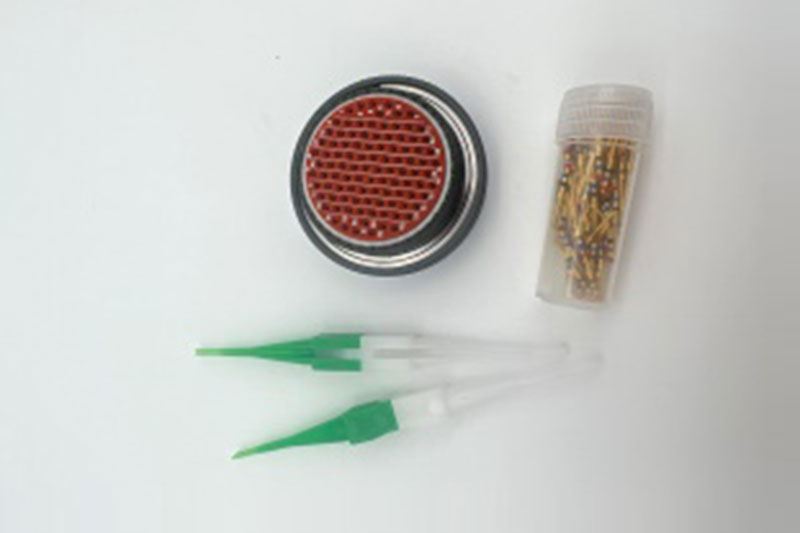

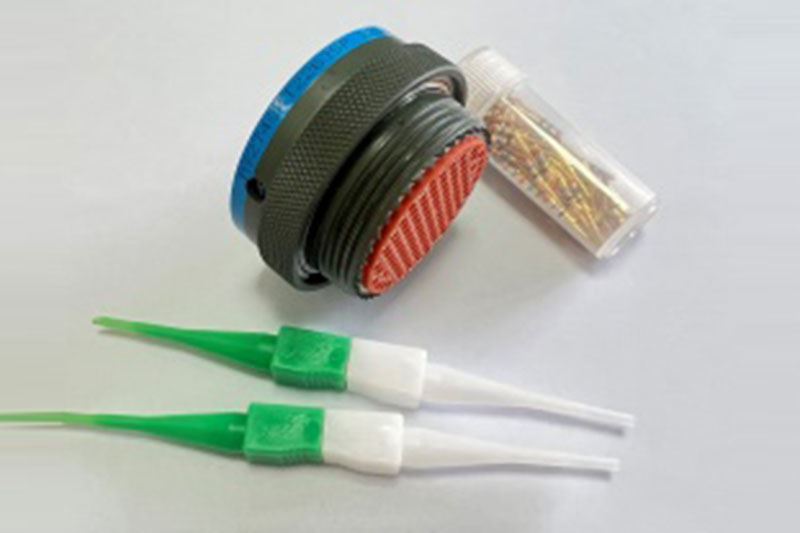

- Съемные контакты обеспечивают легкую установку, без противоскользящего сопряжения, что упрощает соединение гнездо-штырь в труднодоступных местах.
Окружающая среда
Разъемы созданы для работы в средах с низкой и средней вибрацией, идеально подходят для приложений, где не допускается резкий ветер, песок и влажность.
Основные технические характеристики
Механические характеристики
- Доступные материалы корпуса: алюминиевый сплав, нержавеющая сталь;
- Варианты покрытия:
- Класс B: Кадмирование;
- Класс E: Пассивирование нержавеющей стали;
- Класс F: Химическое никелирование;
- Материалы контактов: позолоченный медный сплав; доступны в конфигурациях с обжимом, пайкой и печатной платой;
- Механический срок службы: 500 циклов сопряжения;
- Виброустойчивость: выдерживает случайные вибрации на частотах 100–1000 Гц со спектральной плотностью мощности 1 г²/Гц;
- Ударопрочность: выдерживает полусинусоиду длительностью 3мс с пиковым ускорением до 300 г.
Характеристики окружающей среды
- Диапазон температур: класс B (от -65 ˚C до +175 ˚C), класс E и F (от -65 ˚C до +200 ˚C);
- Результаты испытаний в солевом тумане: класс B (500 часов), класс E (1000 часов), класс F (48 часов);
- Высокая влагостойкость: до 98 % относительной влажности при 40 ˚C;
- Рабочая высота: до 30 480 метров.
Электрические характеристики
Сопротивление контактов и номинальный ток
| № контакта | Диаметр (мм) | Сопротивление (мОм) | Ток (А) |
| 22D | Ø0.76 | ≤12 | 5 |
| 20# | Ø1.00 | ≤5 | 7.5 |
| 16# | Ø1.60 | ≤2.5 | 13 |
| 12# | Ø2.40 | ≤1.5 | 23 |
Экранирование электромагнитных помех: минимальное затухание 45 дБ в диапазоне частот от 100 МГц до 1 ГГц.
Выдерживаемое напряжение (В):
| Эксплуатационная мощность | M | Ⅰ | Ⅱ |
| Уровень моря | 1300 | 1800 | 2300 |
| 21000м | 800 | 1000 | 1000 |
- Сопротивление изоляции: ≥5000 МОм в нормальных условиях, ≥100 МОм во влажных условиях;
- Непрерывность между оболочками: класс B: ≤2,5 мОм, класс F: ≤1,0 мОм, класс E: ≤50 мОм.
